XGB-810 | Regenerative Blower

XGB Series Vortex Air Pump HT 系列旋涡气泵 HT-Serie Vortex-Luftpumpe

SKU: XGB-810 | Category: Industrial Air Movement SKU: XGB-810 | 类别：工业空气动力 SKU: XGB-810 | Kategorie: Industrielle Luftförderung

Alloy die-cast pump housing with high-quality bearings for fast heat dissipation and reduced friction. 合金压铸泵体，高品质轴承，散热快、摩擦小。 Pumpengehäuse aus Aluminiumdruckguss mit hochwertigen Lagern für schnelle Wärmeabfuhr und geringe Reibung.

Oil-free and water-free operation, no lubrication required. 无水无油运行，无需润滑。 Ölfreier und wasserfreier Betrieb, keine Schmierung erforderlich.

Widely used in wastewater treatment, pneumatic conveying, abrasive recovery, air knife, aquaculture and more — explore more in our 广泛应用于污水处理、气力输送、喷砂回收、气刀、水产养殖等领域 — 前往 Weit verbreitet in Abwasserbehandlung, pneumatischer Förderung, Strahlmittelrückgewinnung, Luftmesser, Aquakultur und mehr – mehr in unserem Application Center 应用中心 Anwendungszentrum . 了解更多。 .

Power Output功率Leistung3.0 / 4.0 / 5.5 / 7.5 kW (4.0 / 5.4 / 7.4 / 10.1 HP)

Voltage电压Spannung220 / 380 / 660 V (3-Phase)

Max Airflow最大风量Max. Luftstrom430(475) / 475(525) / 530(616) / 550(640) m³/h

Housing Material泵体材料GehäusematerialDie-cast Aluminum

Technical Specifications 技术参数 Technische Spezifikationen

Model Type型号Modelltyp	Voltage (V)电压 (V)Spannung (V)	Current (A)电流 (A)Strom (A)	Freq (HZ)频率 (Hz)Frequenz (Hz)	Max Pressure (Kpa)最大压力 (kPa)Max. Druck (kPa)	Max Flow (m³/h)最大流量 (m³/h)Max. Durchfluss (m³/h)	Max Vacuum (Kpa)最大真空 (kPa)Max. Vakuum (kPa)	Power (KW)功率 (kW)Leistung (kW)	Speed (r/min)转速 (r/min)Drehzahl (r/min)	Noise (dB)噪音 (dB)Geräusch (dB)	N.W (KG)净重 (kg)Nettogewicht (kg)	G.W (KG)毛重 (kg)Bruttogewicht (kg)	Packing Vol (CM)包装体积 (cm)Verpackungsvolumen (cm)
XGB-810-3000S	△220 Y380	11.07(13.29) 6.39(7.67)	50(60)	37(44)	430(475)	29(34)	3.0(3.6)	2800(3400)	<70	44	51	46x46x50
XGB-810-4000S	△380 Y660	8.17(9.8) 4.72(5.6)	50(60)	38(45)	475(525)	30(35)	4.0(4.8)	2800(3400)	<70	47	54	46x46x50
XGB-810-5500S	△380 Y660	11.1(13.4) 6.4(7.6)	50(60)	42(50)	530(616)	34(38)	5.5(6.6)	2800(3400)	<70	62	71	48x50x52
XGB-810-7500S	△380 Y660	15(18.74) 8.6(10.4)	50(60)	45(52)	550(640)	35(42)	7.5(9.0)	2800(3400)	<70	65	74	48x50x52

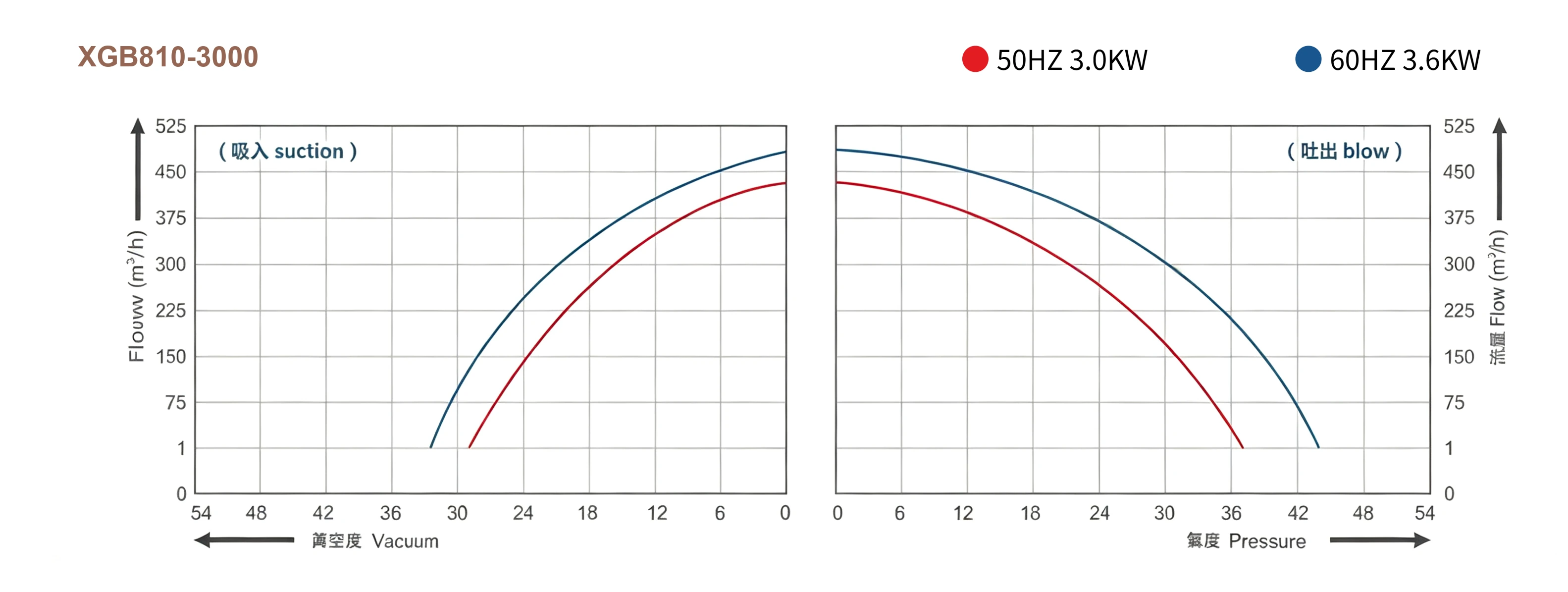

Performance Curves for XGB-810-3000 XGB-810-3000 性能曲线 Leistungskurven für XGB-810-3000

XGB Series Performance Curve - Flow vs Pressure/Vacuum

* Curves represent performance at standard atmospheric conditions. Actual performance may vary based on installation and ambient temperature. * 曲线表示标准大气条件下的性能。实际性能可能因安装方式和环境温度而异。 * Die Kurven gelten für Standard-Atmosphärenbedingungen. Die tatsächliche Leistung kann je nach Installation und Umgebungstemperatur variieren.

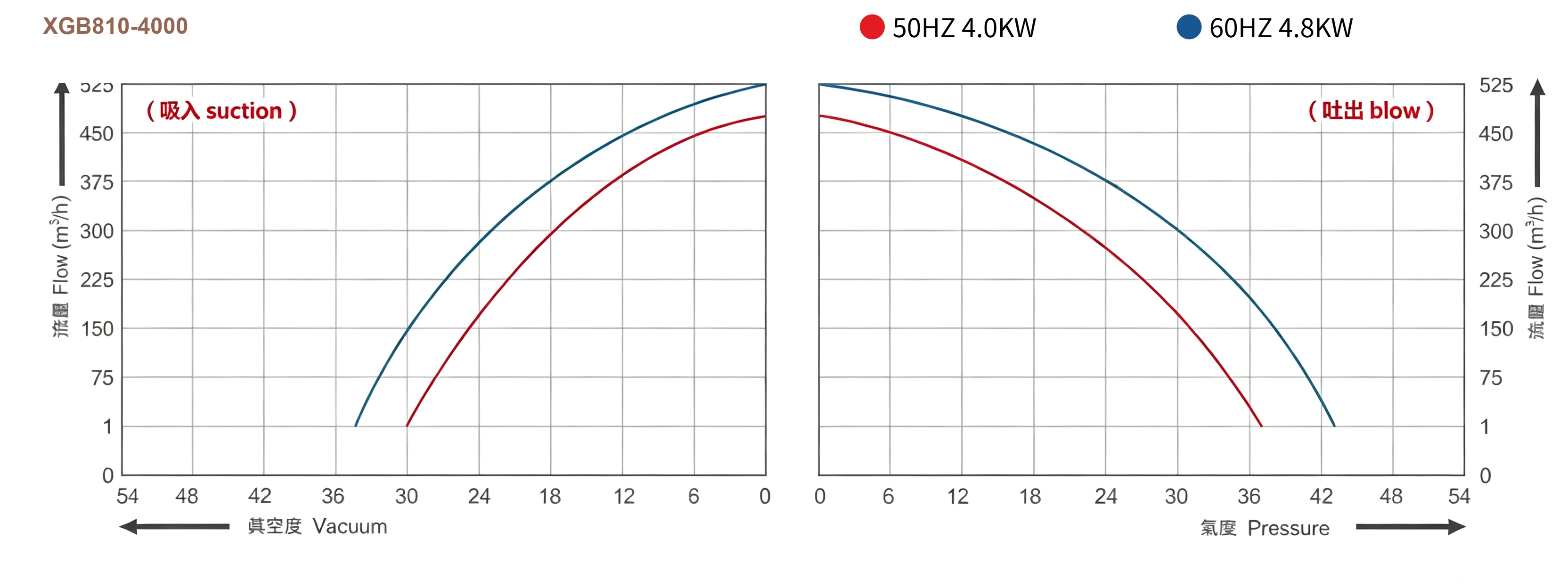

Performance Curves for XGB-810-4000 XGB-810-4000 性能曲线 Leistungskurven für XGB-810-4000

Performance Curves for XGB-810-5500 XGB-810-5500 性能曲线 Leistungskurven für XGB-810-5500

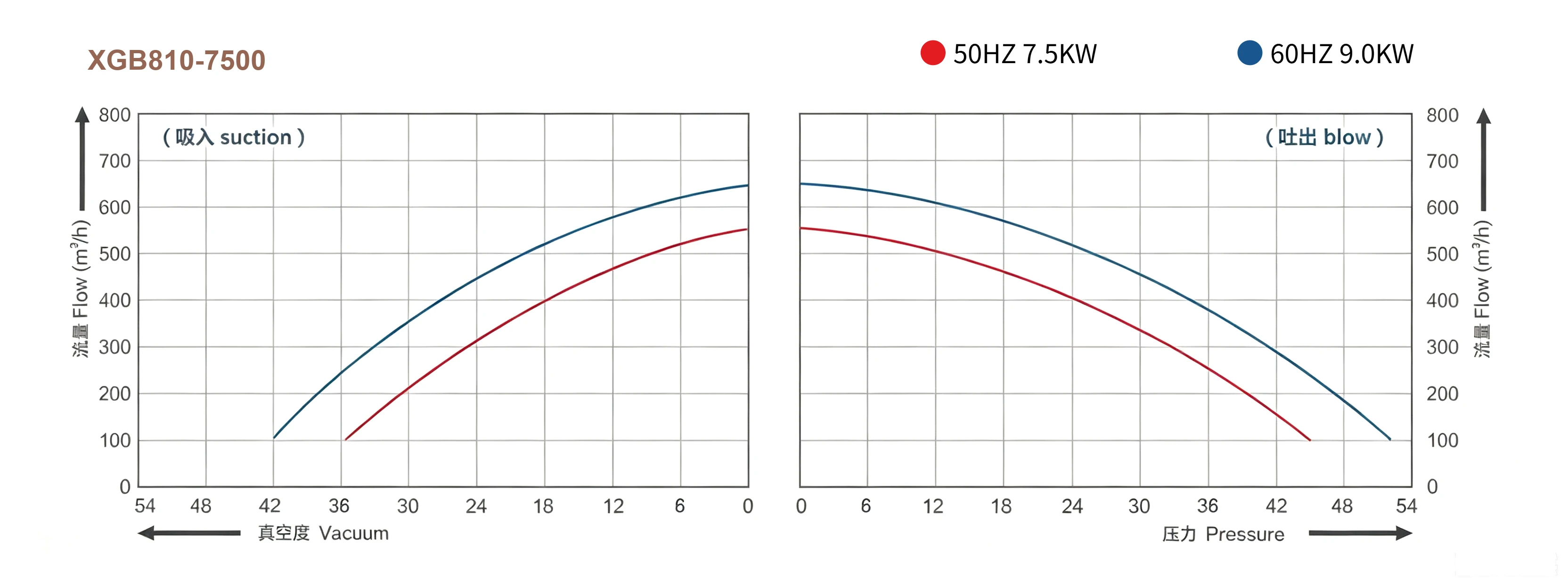

Performance Curves for XGB-810-7500 XGB-810-7500 性能曲线 Leistungskurven für XGB-810-7500

3D Dimensional Drawing & Specifications 三维尺寸图与参数 3D-Zeichnung & Spezifikationen

* 3D Isometric View of XGB-810 Series Blower * XGB-810 系列风机三维立体图 * 3D-Isometrieansicht des XGB-810-Gebläses

Model	L	W	H	H1	H2	A	A1	A2	L1	B	G	D	S	C
XGB-810-3000	402	408	410	210	56	140	313	345	103	140	φ256	φ60	14	G2
XGB-810-4000	435	418	470	237	110	143	315	330	113	185	φ280	φ76	14	G2½
XGB-810-5500	475	446	480	250	118	148	360	415	100	170	φ288	φ76	15	G2½
XGB-810-7500	475	446	480	250	118	148	360	415	100	170	φ288	φ76	15	G2½
