1. Working Principle 1. 工作原理 1. Funktionsprinzip
Side Channel Blower vs. Graphite Rotary Vane Pump — Working Principle Comparison 侧流风机 vs 石墨旋片真空泵——工作原理对比 Seitenkanalgebläse vs. Graphit-Drehschieberpumpe – Funktionsprinzip-Vergleich
Side channel blower adds energy to gas continuously through a high-speed impeller and a side channel, converting kinetic energy into pressure energy. Rotary vane pump uses chamber volume changes to achieve intake, compression and exhaust, which is a positive displacement vacuum pump. Their principle, application and performance characteristics are fundamentally different. 侧流风机通过高速叶轮和侧流道连续向气体施加能量，将动能转化为压力能。旋片泵利用腔室容积变化实现吸气、压缩和排气，是容积式真空泵。两者的原理、应用和性能特性存在根本差异。 Das Seitenkanalgebläse führt dem Gas kontinuierlich Energie durch ein Hochgeschwindigkeitslaufrad und einen Seitenkanal zu und wandelt kinetische Energie in Druckenergie um. Die Drehschieberpumpe nutzt Volumenänderungen der Arbeitskammern für Ansaugen, Verdichten und Ausstoßen und ist eine Verdrängervakuumpumpe. Prinzip, Anwendung und Leistungscharakteristik beider Technologien unterscheiden sich grundlegend.
Side Channel Blower 侧流风机 Seitenkanalgebläse

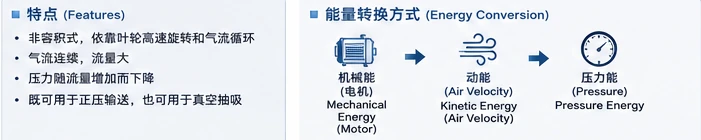

Key Features 核心特点 Hauptmerkmale
- Non-positive-displacement operation非容积式运行Nicht-verdrängend arbeitend
- Driven by a high-speed impeller and repeated air circulation由高速叶轮驱动，空气循环增压Angetrieben durch Hochgeschwindigkeitslaufrad und wiederholte Luftzirkulation
- Continuous airflow with relatively stable flow characteristics连续气流，流量特性相对稳定Kontinuierlicher Luftstrom mit relativ stabilen Durchflusseigenschaften
- Pressure generally decreases as flow increases压力通常随流量增大而降低Druck sinkt im Allgemeinen mit steigendem Durchfluss
- Suitable for both positive-pressure delivery and vacuum applications适用于正压输送和真空应用Geeignet für Druckförderung und Vakuumanwendungen
Energy Conversion 能量转换 Energieumwandlung
Mechanical energy → Air velocity → Pressure energy机械能 → 空气速度 → 压力能Mechanische Energie → Luftgeschwindigkeit → Druckenergie
Graphite Rotary Vane Pump 石墨旋片真空泵 Graphit-Drehschieberpumpe

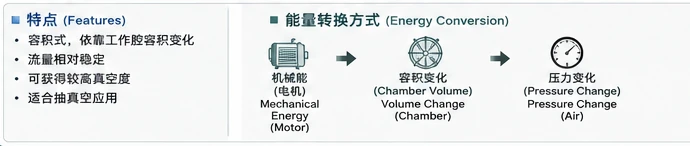

Key Features 核心特点 Hauptmerkmale
- Positive-displacement operation based on working-chamber volume change基于工作腔容积变化的容积式运行Verdrängend arbeitend nach Volumenänderung der Arbeitskammer
- Air is handled through enclosed, variable-volume chambers空气通过封闭的变容腔室处理Luft wird in geschlossenen, volumenveränderlichen Kammern geführt
- Relatively stable flow characteristics流量特性相对稳定Relativ stabile Durchflusseigenschaften
- Can achieve a relatively high vacuum level可达到较高的真空度Kann relativ hohen Vakuumgrad erreichen
- Well suited to vacuum applications非常适合真空应用Gut geeignet für Vakuumanwendungen
Energy Conversion 能量转换 Energieumwandlung
Mechanical energy → Chamber volume change → Pressure change机械能 → 腔室容积变化 → 压力变化Mechanische Energie → Kammervolumenänderung → Druckänderung
Core Difference 核心差异 Kernunterschied
| Comparison对比项Vergleich | Side Channel Blower侧流风机Seitenkanalgebläse | Graphite Rotary Vane Pump石墨旋片真空泵Graphit-Drehschieberpumpe |
|---|---|---|
| Operating Type运行方式Betriebsart | Non-positive displacement非容积式Nicht-verdrängend | Positive displacement容积式Verdrängend |
| Core Mechanism核心机构Kernmechanismus | High-speed impeller + side channel高速叶轮 + 侧流道Hochgeschwindigkeitslaufrad + Seitenkanal | Eccentric rotor + graphite sliding vanes偏心转子 + 石墨滑动叶片Exzenterrotor + Graphit-Schieber |
| Air Handling气体处理Luftführung | Continuous flow with repeated circulation连续气流，循环增压Kontinuierlicher Strom mit wiederholter Zirkulation | Enclosed chambers with variable volume封闭变容腔室Geschlossene Kammern mit variablem Volumen |
| Pressure Generation压力产生Druckerzeugung | Repeated energy transfer to the airflow向气流重复传递能量Wiederholte Energieübertragung auf den Luftstrom | Chamber expansion and contraction腔室膨胀与收缩Kammererweiterung und -verengung |
| Airflow Characteristics气流特性Luftstromcharakteristik | Flow decreases as pressure rises流量随压力升高而降低Durchfluss sinkt mit steigendem Druck | Relatively stable displacement per revolution每转排量相对稳定Relativ stabiler Hubvolumenstrom pro Umdrehung |
| Typical Applications典型应用Typische Anwendungen | Air conveying, aeration, air knives, vacuum lifting气力输送、曝气、风刀、真空吸附Luftförderung, Belüftung, Luftmesser, Vakuumheben | Vacuum picking, suction, vacuum handling, compact vacuum systems真空拾取、吸气、真空搬运、紧凑型真空系统Vakuumgreifen, Absaugen, Vakuumhandling, kompakte Vakuumsysteme |
2. Manufacturing Difference 2. 制造差异 2. Fertigungsunterschiede
Side Channel Blower 侧流风机 Seitenkanalgebläse
- Precision high-speed impeller manufacturing精密高速叶轮制造Präzisionsfertigung von Hochgeschwindigkeitslaufrädern
- Side channel geometry and flow-path accuracy侧流道几何形状和流道精度Seitenkanalgeometrie und Strömungsweggenauigkeit
- Clearance control and dynamic balancing间隙控制和动平衡Spaltsteuerung und dynamischer Auswucht
- Aerodynamic testing and vibration control空气动力学测试和振动控制Aerodynamische Prüfung und Schwingungsregelung
Graphite Rotary Vane Pump 石墨旋片真空泵 Graphit-Drehschieberpumpe
- Eccentric rotor and pump-chamber precision偏心转子和泵腔精度Exzenterrotor und Pumpkammer-Präzision
- Graphite vane fit, sliding and sealing control石墨片配合、滑动和密封控制Graphitschieber-Passung, Gleit- und Dichtungssteuerung
- Clearance, wear and surface-finish control间隙、磨损和表面光洁度控制Spalt-, Verschleiß- und Oberflächengütesteuerung
- Vacuum, leakage and durability testing真空、泄漏和耐久性测试Vakuum-, Dichtigkeits- und Haltbarkeitsprüfung

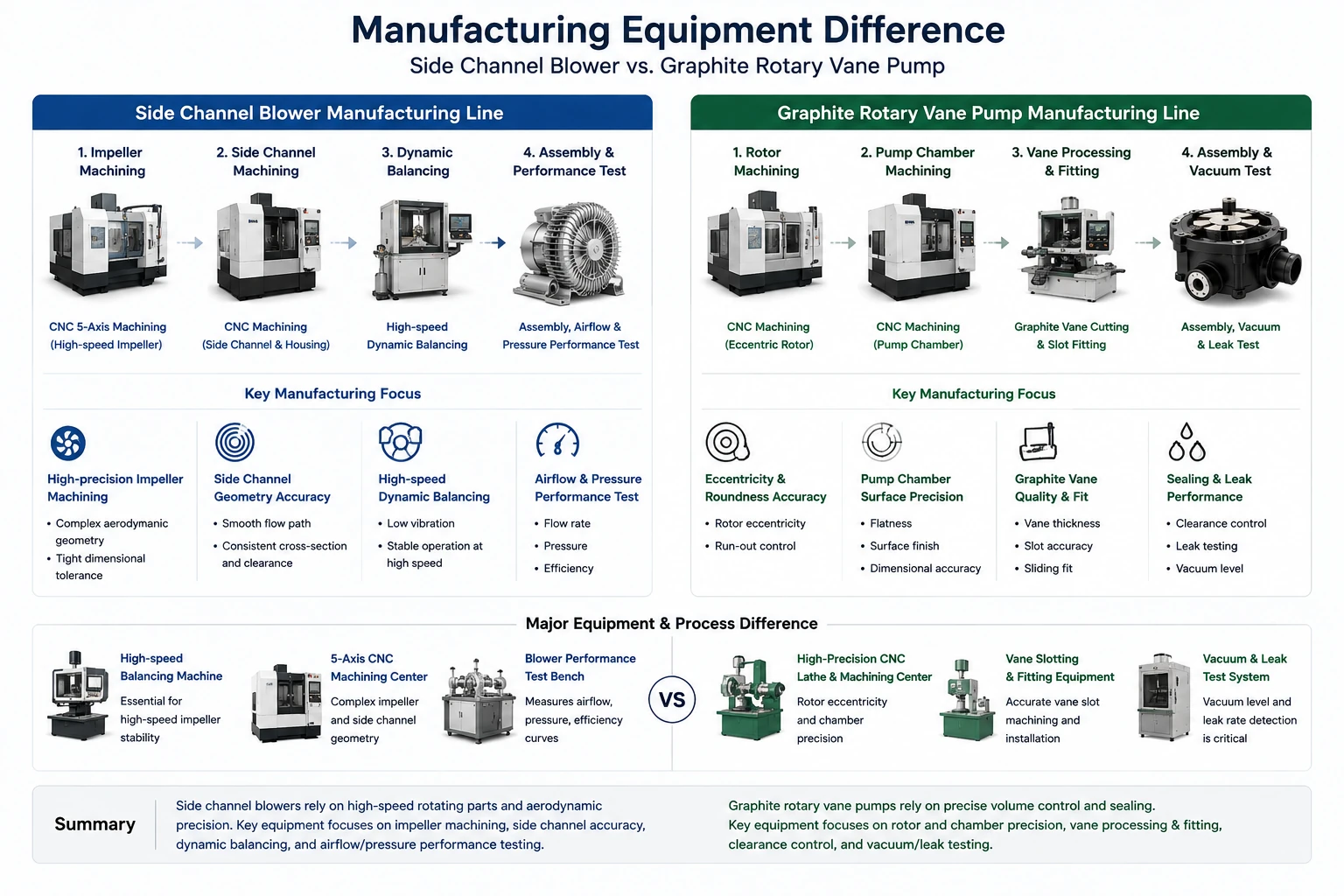

Manufacturing Focus Comparison — Side Channel Blower vs. Graphite Rotary Vane Pump 制造重点对比——侧流风机 vs 石墨旋片真空泵 Vergleich der Fertigungsschwerpunkte – Seitenkanalgebläse vs. Graphit-Drehschieberpumpe
These two technologies require different manufacturing processes, equipment, precision controls and quality-testing capabilities. Most manufacturers specialize in one technology and do not maintain both production lines. 这两种技术需要不同的制造工艺、设备、精度控制和质量检测能力。大多数制造商专注于一种技术，不同时维护两条生产线。 Diese beiden Technologien erfordern unterschiedliche Fertigungsverfahren, Ausrüstungen, Präzisionssteuerungen und Qualitätsprüfungen. Die meisten Hersteller spezialisieren sich auf eine Technologie und unterhalten nicht beide Produktionslinien.
At Mingkun, both side channel blowers and graphite rotary vane pumps can be sourced through one supplier, making it easier to select the right technology for different pressure, airflow and vacuum applications. 在明坤，您可以通过同一供应商采购侧流风机和石墨旋片真空泵，更便于针对不同的压力、流量和真空应用选择合适的技术。 Bei Mingkun können sowohl Seitenkanalgebläse als auch Graphit-Drehschieberpumpen von einem Lieferanten bezogen werden, was die Auswahl der passenden Technologie für unterschiedliche Druck-, Durchfluss- und Vakuumanwendungen erleichtert.
